Solid Edge’de Standart RAL Kodlarıyla Renk Ekleme
Dosyalarınızın renklerini, yüz veya gövde olarak seçebilir ve farklı renklerle atama yapabilirsiniz. Hazır ve özel kütüphanelerden indirebileceğiniz seçeneklerle özel olarak renklendirebilirsiniz. İmalat sektöründe renklerin ataması yapılırken RAL kodları kullanılmaktadır. Hazırladığımız ücretsiz RAL kodu kütüphanesine linki kullanarak ulaşabilir, sizler de istediğiniz rengi seçip atayabilirsiniz.

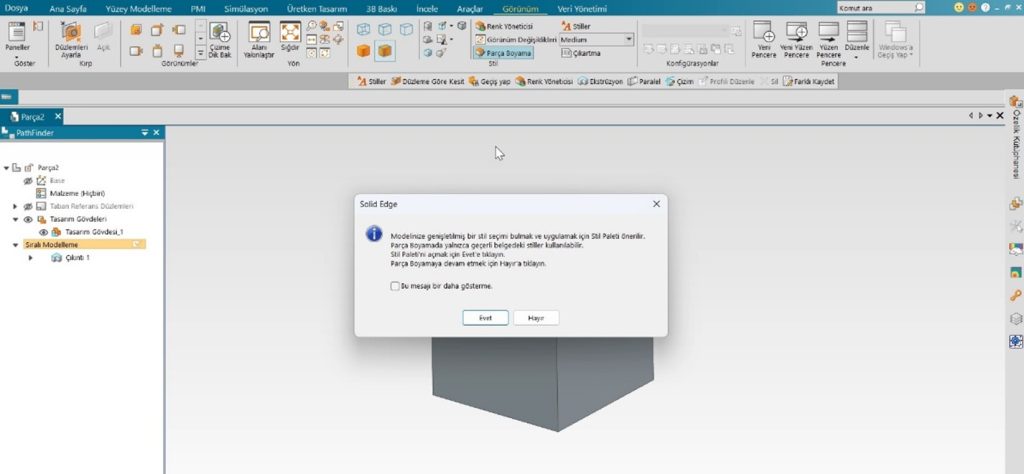

Parça veya montaj ortamında görünüm sekmesine açtığınızda parça boyama komutunu görebilirsiniz. Bu komut içerisine girdiğinizde aşağıdaki bildirim karşınıza gelecektir.
Burada; evet seçimini seçerseniz stil paleti veya hayır seçimini seçerseniz parça boyama komutu aktif olacaktır.

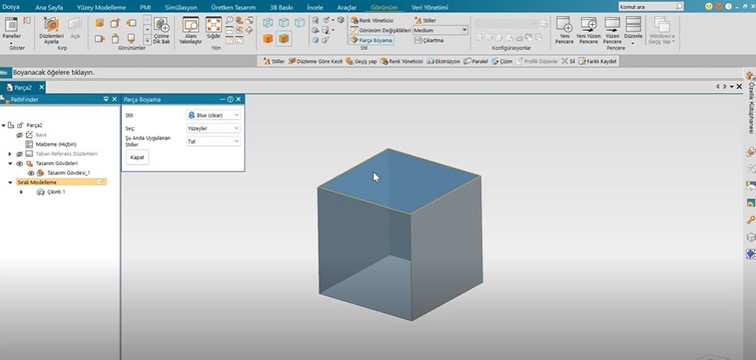

Parça boyamayı komutunu seçerseniz, aşağıdaki görseldeki gibi istediğiniz yüzeye renk atamaları yapabilirsiniz.

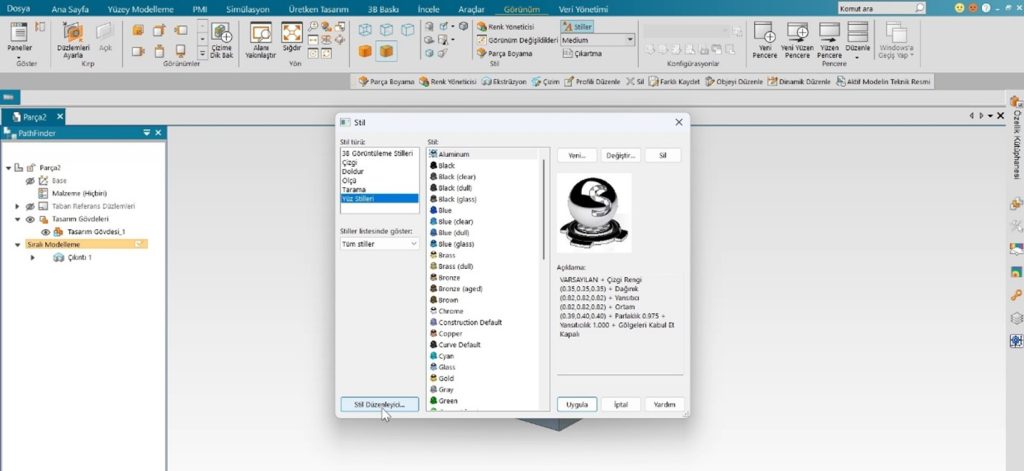

RAL kodlarıyla renk atamaları yapmak istiyorsanız, Stiller komutuna girerek yüz stillerini değiştirmeniz gerekmektedir. Bunun için aşağıdaki görsellerde gösterildiği şekilde Stil Düzenleyici kısmına giriş yapabilirsiniz.

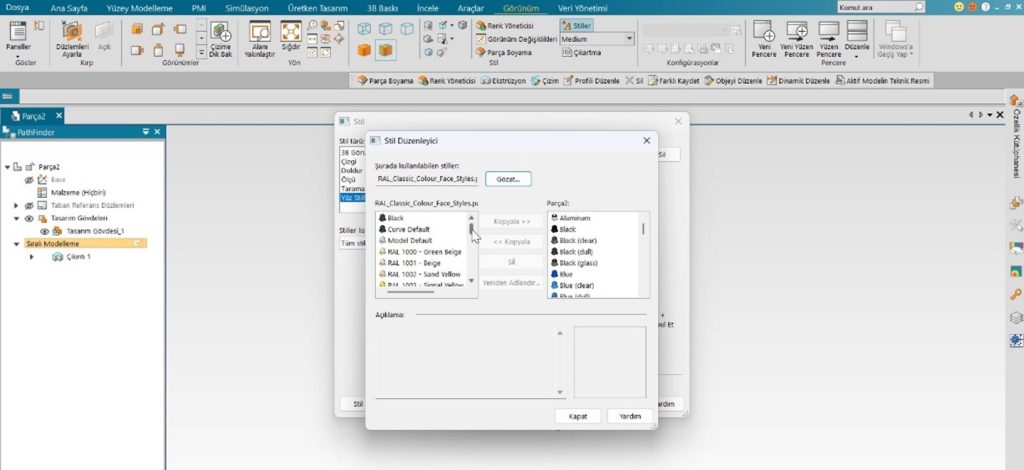

Açılan yeni pencerede hali hazırdaki renkleri göreceksiniz, bunlara RAL standartları eklemek için gözat seçeneğine tıklayın.

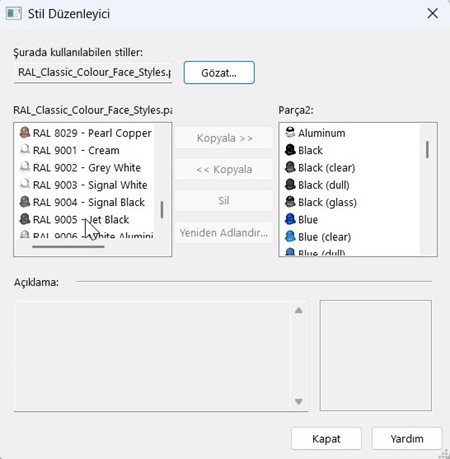

Daha sonra ekteki dosyanın içerisinde eklemek istediğiniz stili seçin ve aç’a basın.
İşlem tamamlandıktan sonra RAL kodlarının içeriği yüz stillerine eklenmiş olacaktır.
